BASLER 카메라를 사용한 자동 유리병 검사 : COVID-19백신 보호 장치

BASLER 카메라를 사용한 자동 유리병 검사
COVID-19 백신 보호 장치

어플리케이션

Truking Technology는 바이오 제약 산업을 위한 의료 포장 및 다양한 자동화 시스템 분야에 서 20년 이상의 경험을 보유한 대표적인 제약 장비 공급업체입니다. 코로나바이러스 팬데믹으로 인해 백신 연구 및 유통을 위한 전 세계적 협력이 가속화되었고, 그 결과 1년도 채 되지 않아 이러한 협력 체계를 구축할 수 있었습니다.

그러나 백신은 사람들이 백 신을 수령할 수 있을 때에만 효과가 있기 때문에 공급망은 이러한 갑작스럽고 유례 없는 백신 수 요를 충족해야 하는 압력을 받게 되었습니다. Truking Technology는 팬데믹 퇴치 활동을 지 원하기 위해 백신 안전성과 제품 무결성을 신속하게 보장하는 자동 시각 검사 시스템을 구현하 기 위해 최선을 다하고 있습니다.

유리병은 액상 백신을 보관하는 용도로 사용되며, 대량 충진 작업 과정에서 충진 및 밀봉 불량은 필연적으로 발생합니다. 따라서 오염되거나 결함이 있는 유리병을 물량에서 제외하기 위한 다양 한 시각 검사가 필요합니다.

일부 검사 작업에는 다음 검사 항목이 포함됩니다.

• 유리병 내 이물질, 유리 입자, 섬유 유사 물질 등 식별
• 유리병 캡 및 플립오프(flip-off) 씰의 유무, 캡 위치 및 충진 수준 확인
• 유리병의 외관 및 기능적 결함 감지

검사 작업에서 발생하는 주요 문제점은 다음과 같습니다.

• 모든 차원, 물리적 및 외관상의 특징을 종합하는 과정에서 시스템은 매우 좁은 공간에서 수많은 특성을 검사해야 합니다.
• 비전 시스템으로 실린더 표면의 결함을 감지하는 것은 어렵습니다. 유리알은 투명하고 투 명한 액체로 채워져 이동되며, 내부에 거품이 있고 빛을 반사합니다.
• 빠른 속도, 정확성 및 안정성이 요구됩니다.



솔루션 및 이점

Truking Technology는 Basler에서 제공하는 카메라 번들을 사용하여 수많은 작업을 위한 다양한 자동 유리병 검사 시스템을 개발합니다.

솔루션 1
주요 작업 : 백신 액체 검사 및 유리병 외관 검사
구성 : 16~20 pcs * acA1300-200um 에어리어 스캔 카메라

16~20대의 고속 카메라가 검사 시스템에 설치되어 유리병 배치의 여러 부분에 대한 이미지 시퀀스를 획득하고 이미지 분 석의 기반을 제공합니다. 멀티 카메라 시스템은 강력한 비전 소프트웨어를 사용하여 여러 이미지를 비교하고 제품의 결함 유무를 판단할 수 있습니다. 고급 비전 및 딥 러닝 알고리즘은 오염과 결함을 식별할 수 있습니다.

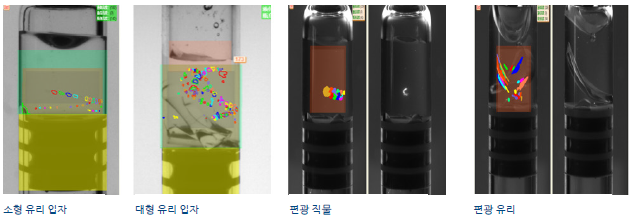

인공지능 알고리즘을 활용해 기포의 움직임을 학습하고 액상 백신 안의 유리 입자, 금속 알갱이, 섬유질, 머리카락 등 이물 질과 기포를 구분 및 충진 수준도 검사됩니다.

acA1300-200um은 전 해상도에서 초당 200 프레임으로 작동하며 ROI 모드에서는 획득 속도가 훨씬 더 빨라질 수 있습니다.

Trucking의 검사 솔루션은 여러 대의 카메라를 사용하여 다양한 시야각에서 이미지를 동시에 획득하여 검사 효율성과 정확성을 크게 향상시킵니다. 시장에서 성능을 인정 받은 Basler의 USB 3.0 인터페이스가 장착된 멀티 카메라 설정은 이러한 솔루션에 이상적이며 고효율, 완벽한 동기화 및 높은 신뢰도라는 이점을 제공합니다.



솔루션 2
주요 작업 : 유리병 표면 외관 검사
구성 : 2 pcs * raL2048-200um 라인 스캔 카메라 + FA 렌즈

두번째 검사 시스템에는 2대의 고해상도 라인 스캔 카메라와 FA 렌즈, 특수 설계된 조명 장치가 함께 제공됩니다. 이 시스 템은 균열, 긁힘, 내화석 및 검은 반점을 포함하여 유리병의 원통형 표면에 있는 외관상의 결함을 검사합니다.

라인 스캔 비전 검사는 빠른 속도로 움직이는 검사 라인에서 원통형 물체를 이미징 하는데 이상적인 선택입니다. 백신 유리병이 회전하는 상황에서 라인 스캔 카메라는 유리병의 전체 표 면을 라인별로 2D 평면으로 펼쳐 검사합니다.

라인 스캔 카메라는 원통형 표면 검사에서 더욱 뛰어난 성능을 발휘합니다.

오늘날 바이오 제약 품질 관리 프로세스에서 육안 검사를 자동 검사 시스템으로 대체하는 움직임은 매우 빈번하게 나타납니다. 자동 검사 시스템 결과의 효율성 및 정확성이 훨씬 더 높기 때문입니다. COVID-19 백신 관련 유리병 검사의 주요 목표는 오류 없는 품질 보증을 신속하게 제공하는 것입니다.

Truking의 검사 솔루션은 고급 비전 알고리즘과 AI 기술을 활용하여 검사 효율성 및 정확성을 보장합니다. Truking의 구매 관리자는 다음과 같이 설명합니다.

"Truking은 예정보다 빨리 고객에게 고성능 검사 시스템을 제공하 기 위해 최선을 다하고 있습니다. Basler와 협력해야 하는 가장 중요한 이유는 USB 3.0 인터페이스 설정이 탑재된 여러대의 고속 카메라가 제공하는 뛰어난 안정성입니다. Basler는 시장을 선도하는 업체로서 이러한 설정에 대한 풍부한 경험을 보유하고 있습니다. Basler의 전문성은 당사가 목표를 달성하는 데 기여했습니다.

또한 사용하기 쉬운 소프트웨어는 빠른 개발을 실현하기 위해서도 중요합니다. pylon 카메라 소프트웨어 제품군은 조정이 쉽고 원활하게 작동하므로 소중한 개발 시간을 단축할 수 있습니다. 또한, 현지 팀의 우수한 적시 서비스 및 지원은 우리의 파트너십이 커다란 성공을 거둘 수 있도록 도와줍니다.



사용 기술

• Basler ace U acA1300-200um
• Basler racer raL2048-48gm
• FA lenses

---
